1. Observando o diagrama de
equilíbrio de fases Fe-O, qual a maior solubilidade do
oxigênio no Ferro líquido a 1600C?
2. Qual a fase que precipita (se forma) quando a solubilidade do oxigênio no ferro líquido é excedida, nesta temperatura?
3. Se um liga Fe-O contém 10ppm de oxigênio a 850 C, quais as fases presentes? (use o diagrama da região rica em Fe)
4. Qual a temperatura de início de fusão desta liga (use o diagrama da esquerda).
5. Observando o diagrama potencial de oxigênio versus temperatura (abaixo) identifique o ponto correspondente a resposta a primeira pergunta (saturação do ferro líquido com oxigênio a 1600C). Faça o mesmo no diagrama da Lei de Sievert.
6. Identifique o mesmo ponto no gráfico da Lei de Sievert indicado acima.
7. Identifique no gráfico da Lei de Sievert a máxima solubilidade de oxigênio no ferro líquido a 1550C. Obtenha a pressão parcial de oxigênio neste ponto. Compare com o valor obtido no diagrama potencial de oxigênio temperatura.
8. Um sistema contém ferro puro, líquido, a 1600C. Oxigênio é introduzido, lentamente (de modo a que o equilíbrio seja atingido e mantido) e o sistema é mantido a esta temperatura. O processo continua até 1%, em peso, de oxigênio. Indique quais fases irão se formar a medida que o oxigênio é introduzido no sistema. Indique, também, qual a composição química aproximada de cada fase.
©André Luiz V. da Costa e Silva 2008 EEIMVR-UFF
2. Qual a fase que precipita (se forma) quando a solubilidade do oxigênio no ferro líquido é excedida, nesta temperatura?
 |
 |

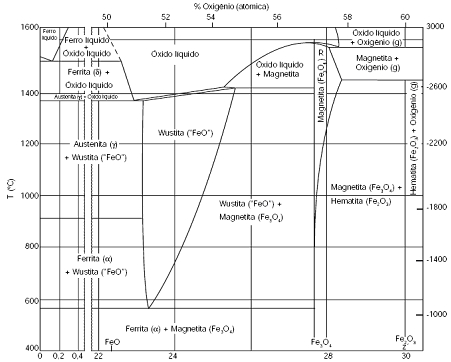

| Diagrama de equilíbrio de
fases Fe-O |
Região rica em Fe do
diagrama Fe-O |
3. Se um liga Fe-O contém 10ppm de oxigênio a 850 C, quais as fases presentes? (use o diagrama da região rica em Fe)
4. Qual a temperatura de início de fusão desta liga (use o diagrama da esquerda).
5. Observando o diagrama potencial de oxigênio versus temperatura (abaixo) identifique o ponto correspondente a resposta a primeira pergunta (saturação do ferro líquido com oxigênio a 1600C). Faça o mesmo no diagrama da Lei de Sievert.
 |
 |

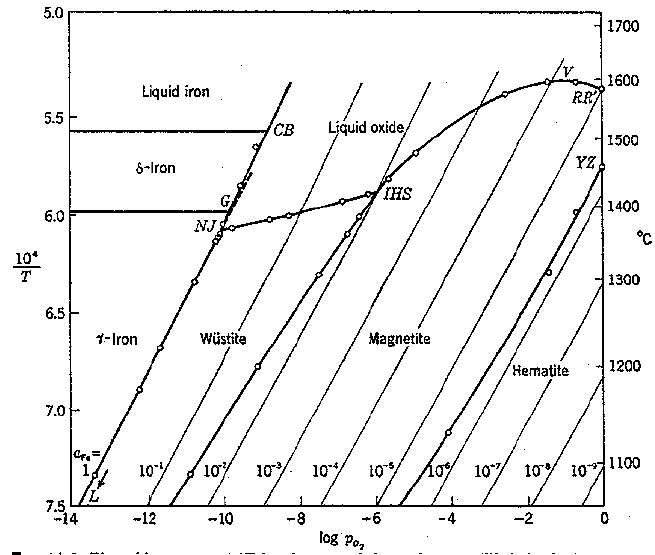

| Diagrama potencial de
oxigênio versus temperatura no sistema Fe-O |
Lei de Sievert Fe-O |
6. Identifique o mesmo ponto no gráfico da Lei de Sievert indicado acima.
7. Identifique no gráfico da Lei de Sievert a máxima solubilidade de oxigênio no ferro líquido a 1550C. Obtenha a pressão parcial de oxigênio neste ponto. Compare com o valor obtido no diagrama potencial de oxigênio temperatura.
8. Um sistema contém ferro puro, líquido, a 1600C. Oxigênio é introduzido, lentamente (de modo a que o equilíbrio seja atingido e mantido) e o sistema é mantido a esta temperatura. O processo continua até 1%, em peso, de oxigênio. Indique quais fases irão se formar a medida que o oxigênio é introduzido no sistema. Indique, também, qual a composição química aproximada de cada fase.
©André Luiz V. da Costa e Silva 2008 EEIMVR-UFF
